JYG系列空心槳葉干燥機
JYG系列空心槳葉干燥機
產品描述：該產品可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻，可完成干燥、冷卻、加熱、滅菌、反應、低溫燃燒等單元操作。設備中特殊的楔型攪拌傳熱漿葉有好的傳熱效率和傳熱面自清潔功能。
產品詳細
產品介紹
該產品可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻，可完成干燥、冷卻、加熱、滅菌、反應、低溫燃燒等單元操作。設備中特殊的楔型攪拌傳熱漿葉有好的傳熱效率和傳熱面自清潔功能。
工作原理

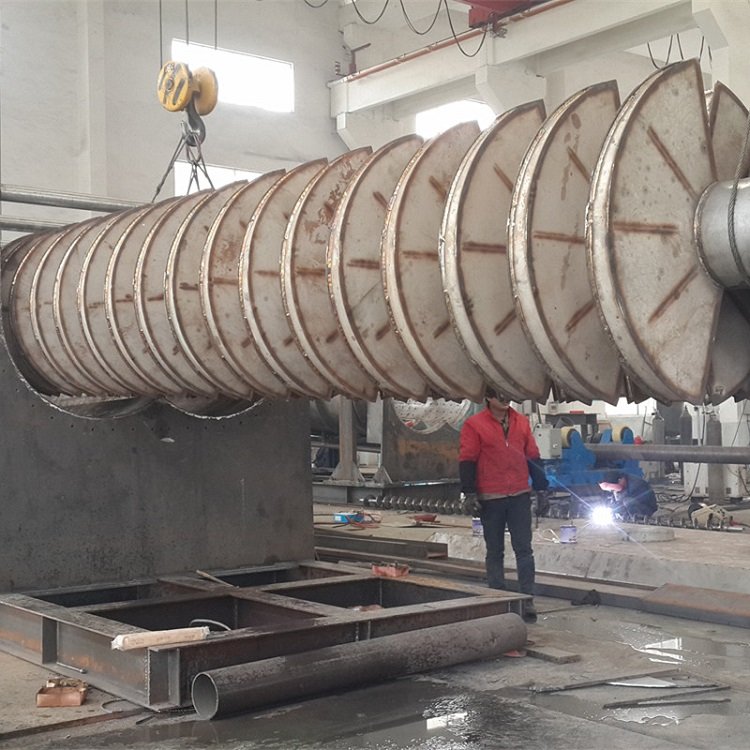

空心軸上密集排列著楔型中空漿葉，熱介質經空心軸流經漿葉。單位有效容積內傳熱面積廣，熱介質溫度從-40℃到320℃，可以是水蒸汽，也可以是液體型：如熱水、導熱油等。間接傳導加熱，沒有攜帶空氣帶走熱量，熱量均用來加熱物料。熱量損失僅為通過器體保溫層向環境的散熱。楔型漿葉傳熱面具有自清潔功能。物料顆粒與楔型面的相對運動產生洗刷作用，能夠洗刷掉楔型面上附著物料，使運轉中一直保持著清潔的傳熱面。漿葉干燥機的殼體為Ω型，殼體內一般安排二到四根空心攪拌軸。殼體有密封端蓋與上蓋，防止物料粉塵外泄而充分發揮作用。
傳熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證好的傳熱效果。
性能特點
◎漿葉干燥機能耗低： 由于間接加熱，沒有大量攜帶空氣帶走熱量，干燥器外壁又設置保溫層，對漿狀物料，蒸發1kg水僅需1.2kg水蒸汽。
◎處理物料范圍廣： 使用不同熱介質，既可處理熱敏性物料，又可處理需高溫處理的物料。常用介質有：水蒸汽、導熱油、熱水、冷卻水等。
既可連續操作也可間歇操作，可在很多領域應用。
◎環境污染?。?不使用攜帶空氣，粉塵物料夾帶很少。物料溶劑蒸發量很小，便于處理。對有污染的物料或需回收溶劑的工況，可采用閉路循環。
◎操作穩定：由于楔型漿葉特殊的壓縮--膨脹攪拌作用，使物料顆粒充分與傳熱面接觸，在軸向區間內，物料的溫度、濕度、混合度梯度小，從而保證了工藝的穩定性。
1、物料滯留時間可調，可處理高含水物料，也能獲得低的含水物料；
2、典型傳導干燥方式，節能，傳導系數大，熱效率；
3、因所需熱量全部由空心葉片和夾套供給，為降低排氣濕度，補充少量熱空氣即可，粉塵夾帶低，尾氣易處理，不需除塵等輔助設備。
4、槳葉具有自潔能力。槳葉相向旋轉，葉片的兩個斜面反復攪拌、壓縮、松弛并推進物料，使頁面具有獨特的自潔能力，加熱面不斷獲得更新，也使槳葉干燥機的傳熱系數**其他任何傳導干燥方式。
技術規格
項目
型號 JYG3 JYG9 JYG13 JYG18 JYG29 JYG41 JYG52 JYG68 JYG81 JYG95 JYG110 傳熱面積(m2) 3 9 13 18 29 41 52 68 81 95 110 有效容積(m3) 0.06 0.32 0.59 1.09 1.85 2.8 3.96 5.21 6.43 8.07 9.46 轉速范圍 15-30 10-25 10-25 10-20 10-20 10-20 10-20 10-20 5-15 5-15 5-10 功率 2.2 4 5.5 7.5 11 15 30 45 55 75 95 器體寬A(mm) 306 584 762 940 1118 1296 1476 1652 1828 2032 2210 總寬B(mm) 736 841 1066 1320 1474 1676 1854 2134 1186 2438 2668 器體寬C(mm) 1956 2820 3048 3328 4114 4724 5258 5842 6020 6124 6122 總長D(mm) 2972 4876 5486 5918 6808 7570 8306 9296 9678 9704 9880 進出料距E(mm) 1752 2540 2768 3048 3810 4420 4954 5384 5562 5664 5664 中心高F(mm) 380 380 534 610 762 915 1066 1220 1220 1220 1220 總高H(mm) 762 838 1092 1270 1524 1778 2032 2362 2464 2566 2668 進汽口N(寸) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2 出水口O(寸) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2
